Traçando as derivações.

 A partir desta página trataremos dos métodos de traçagem de alguns grupos de peças de caldeiraria. O forma que descreveremos aqui subintende que você tem as planilhas de cálculo no Excel ou uma apostila de cálculos, como por exemplo a Cald'nazza cálculos de caldeiraria. (Ambas podem ser baixadas na página Downloads)

 Serão três módulos; este que trata das derivações do tubo. Um segundo das transições, que comumente chamamos de quadrado para redondo e peças similares. E no terceiro trataremos de traçados realizados por triangulação.


Derivações

 Na página anterior tratamos de como se calcula uma peça cilíndrica . Nesta veremos peças que derivam  dela , e que seus traçados são similares entre si. Portanto se você entendeu como se calcula um tubo, com certeza não terá dificuldade nenhuma nesta próxima etapa.

Apenas para relembrar; estudamos que para calcula-lo usamos uma constante chamada PI, e que para cálculos de precisão mais que razoável para caldeiraria podemos aproximar o valor deste para 3.1416. Estudamos também que multiplicando o PI pelo diâmetro médio, achamos o perímetro total da chapa em que  será construído o tubo .

Agora partiremos para o próximo passo, ou seja conhecer um derivação do tubo.

 Uma peça que ilustra muito bem a relação destas outras peças com o tubo é a "boca de lobo" que não é nada mais e nada menos que um tubo que se encaixa em outro.



 E estes podem ser de diâmetros iguais ou diferentes. Receberem soldas ou rebites. E serem dos mais variados materiais.

 Além dos caldeireiros, os profissionais que se envolvem profundamente com este tipo de traçado, são os encanadores. Por isso apesar deste blog tratar de caldeiraria, nada impede a estes profissionais de se beneficiarem das explicações aqui fornecidas.

 A primeira coisa a se fazer é calcular as linhas, para isto use o seguinte cálculo:

Baixe a fórmula em PDF.

Baixe a planilha em Excel.

Para maiores informações de como baixar clique aqui.

Para maiores informações assista este vídeo, que embora seja do traçado da curva de gomos o método se aplica a todas as derivações.

 Anote os valores que encontrou que são os seguintes 1 = 40,0  2 = 42,4, 3 = 48,6 e  4 = 53,7.
O próximo passo é calcular o perímetro do tubo, que é o diâmetro externo menos a espessura, que é  igual a  40 menos 2 e  igual  a 38, este sendo o diâmetro médio. Valendo- se da fórmula diâmetro médio x o PI chegamos a 119,3.


 Com este valor em mãos vamos então traçar a peça.

1°- Trace uma reta com valor igual ou maior que o perímetro encontrado

conforme a figura acima(Utilize uma folha de papel A4 no formato de paisagem).



2°-Trace um perpendicular a reta inicial. Como na figura acima.

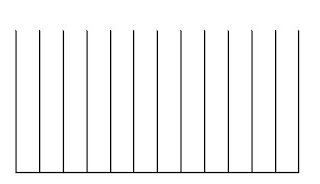

3°- Divida o perímetro em doze partes iguais e trace  as linhas restantes.

4°- Pegue os valores encontrados acima,  1 = 40,0  2 = 42,4, 3 = 48,6 e  4 = 53,7 e trace-os nas retas verticais, e da esquerda para direita na seguinte ordem 1 2 3 4 3 2 1 2 3 4 3 2 1.

5° Ligue os pontos usando uma régua flexível como acima.

6°- Apague as linhas desnecessárias. Parabéns! Você conseguiu traçar uma derivação.

 Agora treine com outros traçados, pois a repetição é a mãe da retenção.
