Desconto da curva

Agora iremos calcular o desconto da curva.

Usaremos no exemplo as medidas de um tubo e curvas confeccionados na oficina ou no campo, com raio de uma vez e meia do diâmetro. Por isso 114 vezes uma vez e meia é igual a 171. Naturalmente que a curva pode ser construída em raios diferentes do explicado, longos ou curtos dependendo das necessidades de cada projeto. Mas o cálculo aplica-se em todos os casos.

Porém se você for utilizar uma cuva standard lembre-se que há uma constante para o raio longo e que por padrão é  38,1 por 1 polegada. Você apenas terá que multiplicar pelas polegadas para achar o raio.

Exemplo: Vamos supor que você tem em mãos uma curva de 90 graus standard de 5 polegadas, qual é o raio? Portanto 38.1 x 5 é igual a 190.5, este é o raio da curva. (No raio curto não precisa de conta pois o valor do raio é = 1, ou seja, 25.4)

Voltemos ao exemplo, analise a seguinte figura:

O cálculo do desconto a ser feito nos tubos é o seguinte:

 Colocando as medidas:

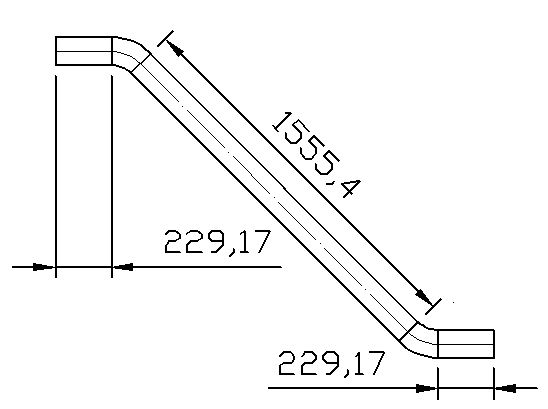

Portanto o desconto que você fará em cada um dos tubos envolvidos é de 70.83 mm. Nos tubos das extremidades de 300 mm menos os 70.83 ficará com 229.17 mm. No tubo inclinado tem de considerar os dois lados, e descontar 70.83 x 2, ou seja, 141.66. Usando as mesmas medidas do exemplo de a pouco o tubo inclinado  de 1697.06 menos os 141.66 ficará com 1555.4.

A lista de material fica assim:

2 Tubos de diâmetros de 171 x 229.17 mm.

1 Tubo de diâmetros de 171 x 1555 mm.

2 Curvas de gomos  45 graus, de diâmetros de 171 mm.

Assista ao vídeo

DICA D'HORA:

Baixe uma planilha que calcula o deslocamento e até o desconto da curva. E siga um tutorial de como usa-la.

Acessar:
