Ao trabalharmos com tubulação invariavelmente teremos de fazer algum deslocamento. Para muitos iniciantes e outros nem tão novatos assim, para eles ás vezes o cálculo se torna uma fonte de muita dor de cabeça. A dica de hoje é uma palhinha sobre tubulação e os seus deslocamentos.
Em primeiro lugar é importante lembrarmos que quando vamos calcular o deslocamento utilizamos o famoso teorema de Pitágoras. Pra maiores informações verifique os links abaixo.
Primeiro iremos calcular a derivação que usualmente chamamos de cotovelo.

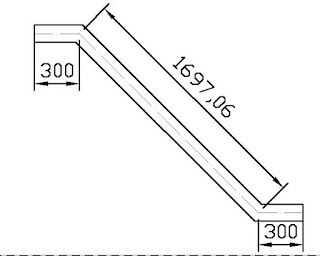

Vamos supor que iremos construir o cotovelo no seguinte deslocamento.
Veja que usando o já citado teorema chegamos a seguinte conclusão que:
Neste exemplo é fácil de descobrir o ângulo do deslocamento, mas nem sempre é assim. Por isso o próximo cálculo se faz necessário.
Lembrando que o cateto oposto como o nome já indica, está oposto do ângulo a se determinar.
Fonte da imagem: http://www.bdjogos.com/biblioteca_conteudo.php?id=24
Colocando as medidas ficasse da seguinte forma. ( Para acessar sin-1, tecle shift + sin )
Arredondando para cima temos 45 graus. Este é o ângulo do deslocamento.
Para calcular as demais medidas vá ao link abaixo.
DICA D'HORA:
Use este cálculo para qualquer medida e qualquer ângulo. E lembre-se que as medidas dadas são do centro da tubulação.
Aprenda também a calcular o desconto da curva. Acesse.
